Dalla GIGABYTE Z170X-Ultra Gaming (QUI) passiamo al nuovo modello Z170-Gaming K3. Modello sicuramente più Entry Level ma con una buona dotazione di caratteristiche. Anche il design è più classico e si basa su una colorazione principale Nero/Rosso. Naturalmente non troveremo alcuna tipologia di Shield o eccesso estetico. Il PCB invece è un Mix tra il classico Nero e alcune zone di color Marrone. Riferimenti sicuramente dal modello Z170MX-Gaming 5.
Il formato della GIGABYTE Z170-Gaming K3 inoltre è il classico ATX con una disposizione abbastanza classica di porte e slot di diverso genere.

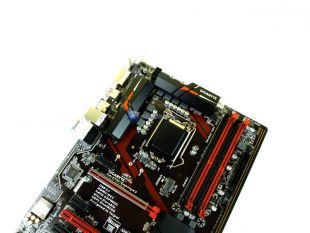

Iniziamo dalla zona socket. La GIGABYTE Z170-Gaming K3 si caratterizza per la presenza di classici dissipatori in alluminio di medie dimensioni di colore Nero Opaco con un ulteriore disegno di colore Bianco e Rosso e relativa scritta GIGABYTE che segue in parte anche il design del ‘’PCB’’. Questi presentano un design già visto.
Rimossi i dissipatori tramite due viti, per dissipatore, in plastica potremo finalmente scorgere cosa ci cela sotto di essi.
Il design delle fasi di alimentazione (7 per l’esattezza) richiama il classico schema 4+3 del controller ibrido PWM Intersil ISL95856 con design Doubler. Infatti l’intera zona di alimentazione è caratterizzata anche per una consueta dotazione di Condensatori allo stato solido Giapponesi, questa volta non i classici Durable Black, TrenchFET Vishay SiRA18DP e SiRA12DP a bassa resistenza e nuclei in ferrite. Insomma una zona di alimentazione più sobria ma con una buona dotazione di componenti.
Dettaglio controller PWM Intersil ISL95856.

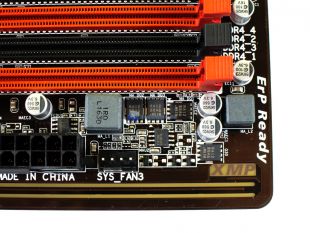

Il comparto RAM invece è sempre affidato a un VRM single phase Richtek RT8120D con relativi mosfet SiRA12 poco più vicini.
Proseguendo troviamo al solito l’immancabile connettore 8 Pin EPS in alto a sinistra in posizione verticale.
Il connettore 24 Pin ATX nel lato destro insieme ad un ulteriore connettore per ventole di Sistema e all’immancabile Header USB 3.0.
Dettaglio dei quattro slot per RAM DDR4 (a scherma Nero/Rosso alternato) con supporto fino a 3466 MHz in Overclock.
Ruotando la scheda madre possiamo osservare anche il Trace Path con LED Rossi che caratterizzerà l’Ambient LED anche del modello Z170-Gaming K3.
Dettaglio Illuminazione.

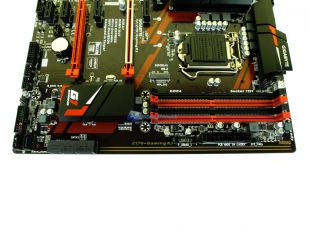

Proseguendo lungo lato destro arriviamo alle porte SATA. Per l’esattezza la Z1770-Gaming K3 si caratterizza di un totale di 6 porte SATA-III di cui due convertibili, in questo lato, a SATA Express. Le altre due classiche porte sono poste poco più sotto in posizione verticale.

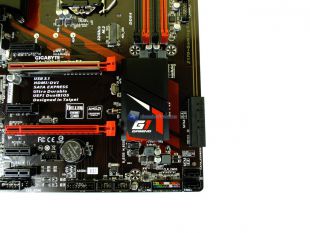

Infatti arrivando nell’angolo del PCB e da una visione dall’alto possiamo individuare le porte SATA oltre al generoso Heatsink con logo G1 Gaming, cui poco più sotto i due chip BIOS, e a diversi Headers per ingressi pannello frontale del case.
Dettaglio angolo destro.
Proseguendo nel lato inferiore della scheda madre troviamo anche ulteriori Header per porte USB, TPM e così via. Notiamo anche l’adesivo EU ad identificare la versione per il mercato Europeo.

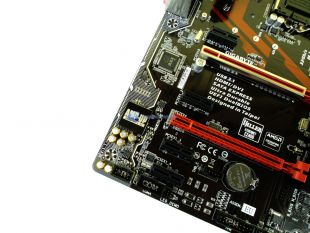

Arriviamo nel lato di sinistra ove sono presenti Headers per porte COM e Audio AC97/HD Audio del case. Intravediamo già anche il classico circuito dedicato alla sezione Audio.
Circuito caratterizzato sempre da un EMI-Shield per il chip Audio, Trace Path a LED Rossi e design a righe. La GIGABYTE Z170-Gaming K3 è stata dotato di un chip Realtek ALC1150 7.1 High Definition con relativi condensatori Nippon Chemi-con.
Arriviamo così nella zona posteriore della scheda madre dove troviamo le diverse connessioni e porte e più precisamente:
- 1x PS/2 per Mouse/Tastiera
- 2x USB 3.0
- 1x DVI-D
- 2x USB 3.1 Type-A
- 1x HDMI
- 2 x USB 3.0
- 1x LAN (RJ45) Killer NIC
- 6x Jack 3,5mm HD Audio 7.1
Dotazione di porte rapportata alla fascia in cui la Z170-Gaming K3 viene e si colloca.
Non essendo presente alcuna Shield torniamo velocemente al centro del PCB. Qui troviamo poco più sotto la zona socket, forse in posizione troppo ravvicinata, il classico connettore M.2 per SSD in tale formato. La GIGABYTE Z170-Gaming K3 supporta SSD M.2 nei classici formati 22110/2280/2260/2242. Ampia compatibilità dunque.
A seguire il connettore M.2 troviamo i classici slot PCI-E. Si parte da un semplice slot PCI-E x1 per passare al primo PCI-E x16 con Armor Shield e si prosegue con ulteriori tre slot PCI-E x1 separati dal secondo slot PCI-E x16 (x4) privo questa volta dell’Armor Shield.
Naturalmente il secondo slot PCI-E x16 come in molti altri casi condivide banda con altri slot o connettori. Quindi eventualmente venga/no utilizzati questi ultimi la banda di trasferimento verrà scalata.
Ora prima di passare ad alcuni dettagli dei principali chip presenti sulla scheda madre vi mostriamo il consueto retro del PCB e la relativa Trace Path con LED SMD.
Dettaglio controller ITE 8628E Super I/O incaricato della gestione dei sensori della scheda madre oltre a connettore USB PS/2 e connettori Ventole.
Chip Killer NIC E2200 Gigabit.
Dettaglio chip PTN3360DBS NXP per la gestione di porte digitali quali HDMI.

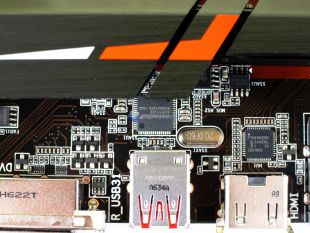

Dettaglio chip ASMedia ASM1142 per la gestione delle porte USB 3.1 (rosse) della Z170-Gaming K3.
Passiamo ora a dare uno sguardo al BIOS della GIGABYTE Z170-Gaming K3.
