Montaggio e installazione
Siamo arrivati alla fase di montaggio del Trinity che non ha richiesto chissà quanto tempo. I passaggi da seguire sono stati:
- Smontare la scheda madre dal case
- Rimuovere il precedente dissipatore e pulire l’IHS della CPU dalla precedente pasta termica
- Installare il backplate con relativi viti metalliche ed avvitare i supporti in plastica
- Applicare i supporti metallici per il socket Intel al dissipatore
- Stendere la pasta termica (nel nostro caso abbiamo utilizzato quella in dotazione per la prova dell’impronta e dopo sostituita con una Arctic Cooling MX-4 per i test)
- Adagiare il dissipatore

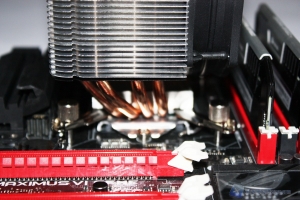

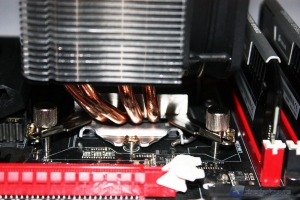

- Far congiungere i fori dei supporti con quelli nel blocco dissipatore
- Avvitare i dadi/viti in metallo

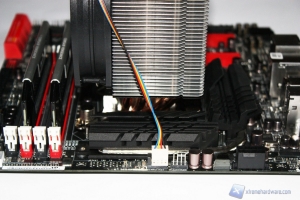

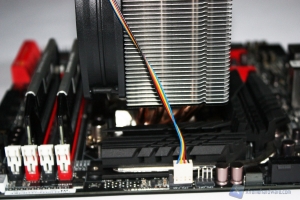

- Connettere il connettore PWM al connettore CPU_Fan sulla scheda madre

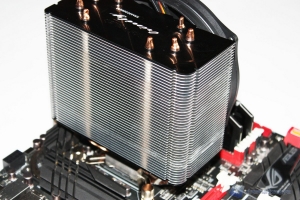

- Eseguiti questi passaggi abbiamo il nostro Thermolab Trinity installato e pronti per accendere il nostro PC con il nuovo dissipatore. Enjoy.

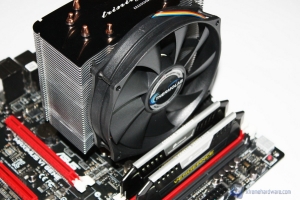

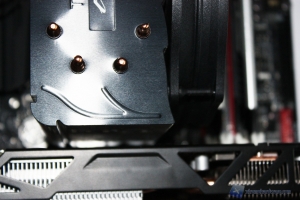

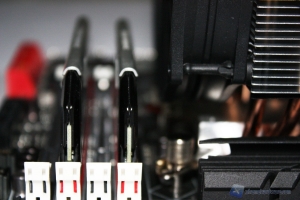

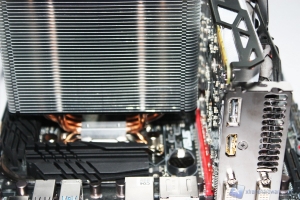

Come è possibile notare tale dissipatore non crea problemi con RAM ad alto profilo. Nel nostro caso sono state utilizzate le RAM Corsair Vengeance Pro ad alto profilo che non ci hanno dato nessun problema nell’installazione nei primi due slot di RAM. Non abbiamo avuto nessuno problema nemmeno tra il dissipatore ed il PCB della scheda video. Ci teniamo a sottolineare che il montaggio è stato effettuato su un banchetto aperto. Tale operazione potrebbe complicarsi all’interno di un cabinet, dove potrebbe essere difficoltoso raggiungere i dadi di ritenzione con le mani, dal momento che l’operazione non può essere effettuata con un cacciavite. Consigliamo quindi l’installazione sulla scheda madre al di fuori del cabinet e il successivo assemblaggio del blocco dissipatore scheda madre all’interno del case.
